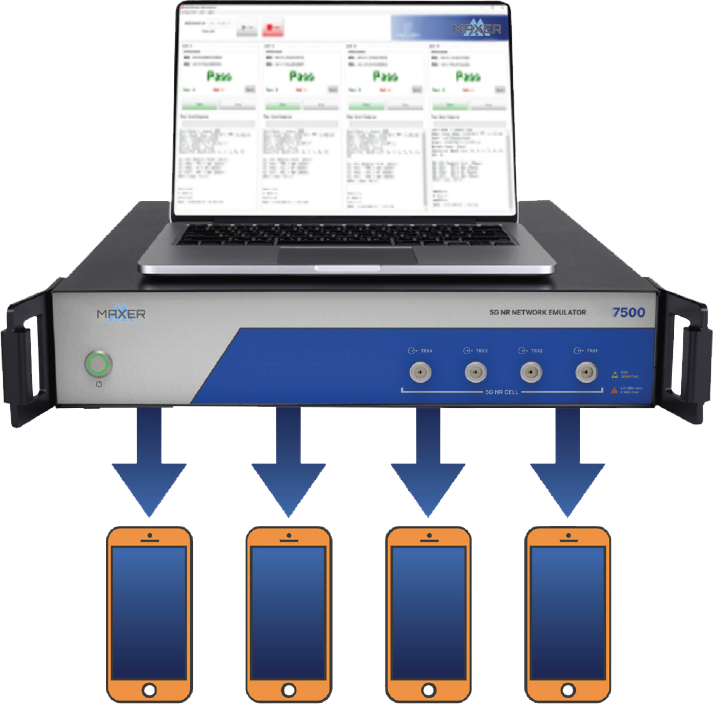

MAXER MX7500是5G NR宽带无线通信综合测试系统，旨在模拟移动网络的各个方面，以测试用户设备（如智能手机、平板电脑和其他无线设备）的性能和功能。该系统包括符合3GPP标准的组件，例如5G基站（gNode B）和5G核心网络（5GC）。
MX7500可用于多种目的，包括研发回归测试、稳定性测试和生产线末端验证。可应用于执行RF测量、IP/MAC吞吐量测试、MIMO测试、小区内/外切换测试和用户体验测试。这些测试可以帮助确保用户设备正常运行，并满足在移动网络中所需的性能标准。
4G/5G测试项目 | |
网络联机测试（Attach / Detach） | RSSI接收信号强度指示 |
IMEI国际移动设备标识 | FDD / TDD切换 |
支持的频段列表（Band List） | VoLTE / VoNR语音通话功能测试 |
APN数据网络名称 | 信令消息分析 |
MAC吞吐量测试 | SMS短信测试 |
IP吞吐量测试 | PWS公共警报系统功能测试 |
发射功率 | NB-IOT PSM / eDRX测试 |
灵敏度测试 | eMTC PSM / eDRX测试 |

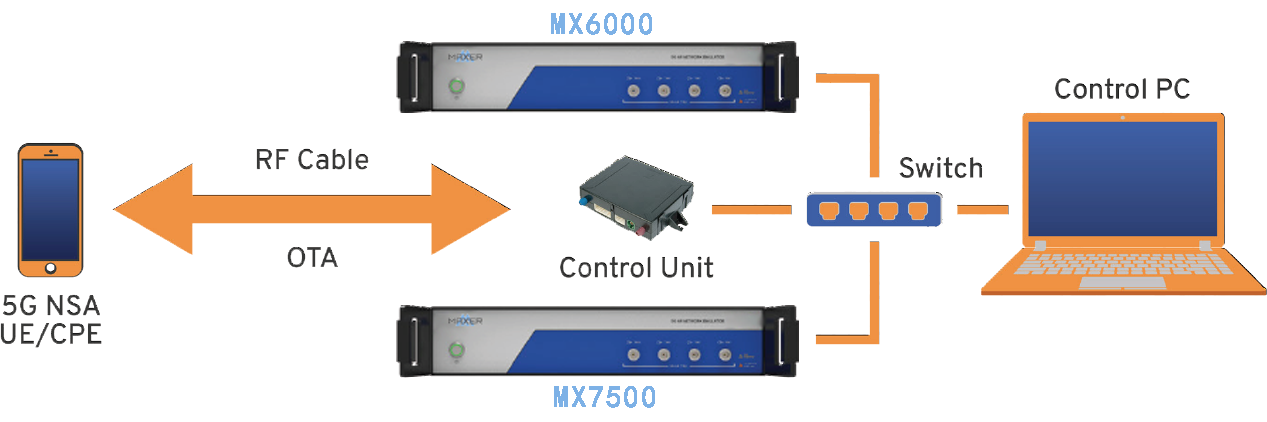

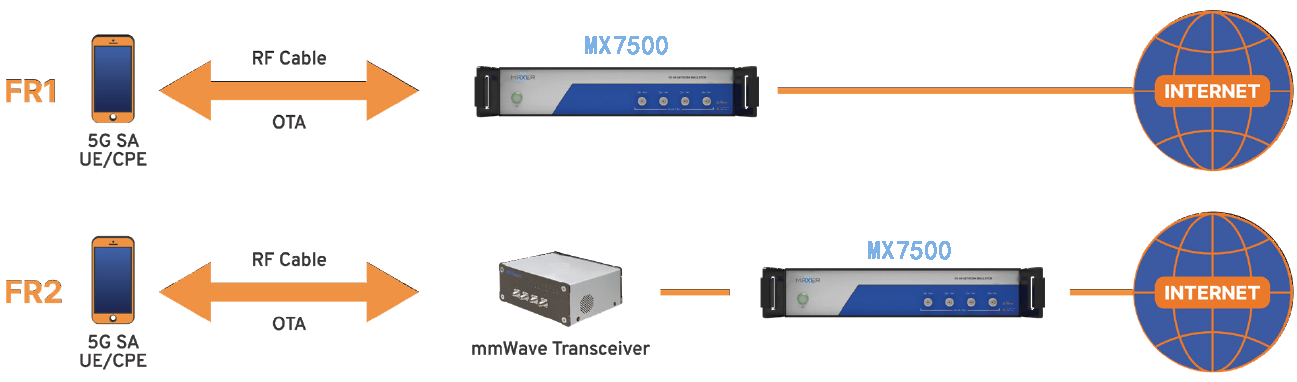

| 5G独立组网（SA）模式 | 5G非独立组网（NSA）模式 |
| 符合3GPP 5G NR Release 16标准 | 符合3GPP 5G NR Release 16标准 |
| 频率范围：400MHz ~ 6GHz | 频率范围：400MHz ~ 6GHz |
| 5G NR FDD / TDD双模（NE7500） | 主要小区：4G LTE-A FDD / TDD双模（NE6000） |
| 调制方式：下行可支持最高256QAM，上行可支持最高64QAM | 次要小区：5G NR FDD / TDD双模（NE7500） |
| 下行 4 x 4 MIMO | 4G LTE-A 下行 2×2 MIMO 和 5G NR 下行 4x4MIMO |
| 可支持最高100MHz频率带宽 | 4G LTE-A 可支持最高20MHz频率带宽，5G NR 可支持最高100MHz频率带宽 |

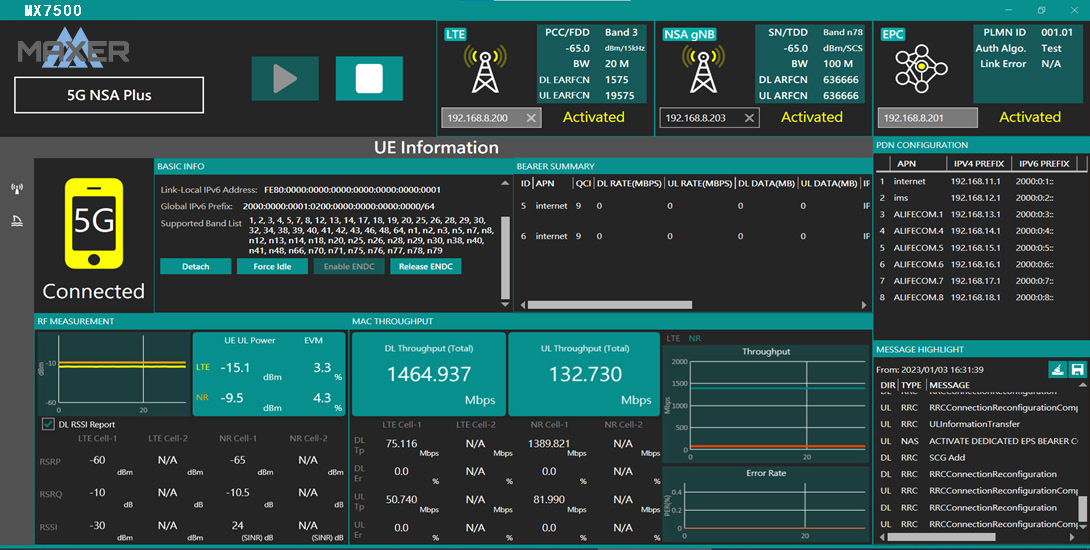

MAXER提供一系列智能软件工具（包括CTS、MTS和ATS），用于5G NR独立组网/非独立组网设备和LTE用户设备的开发和集成中的各种测试场景和领域。
- 发射功率
- 发射误码率
- 接收信号强度指示
- DNN（设备名称）
- 上行/下行MAC层吞吐量
- 用户设备状态
- UE状态
- 支持的频段列表
- EN-DC（5G LTE 联合组网）
- 链路状态
- RRC/NSA（无线资源控制/非独立组网）
- 通信协议信令消息
简要规格
项 目 | 参 数 |
移动通信标准 | 5G NR Rel.16（5G新无线协议版本16） |
频率范围 | 400MHz ~ 6000MHz |
频带宽带 | 最高100 MHz频带宽度 |
天线模式 | 最高 4 x 4 下行MIMO |
RF端口数量 | 4个 RF 端口 |
网络连接 | 具备AMF / SMF / UPF全功能 |
频率分辨率 | 1 MHz |
参考频率 | 10 MHz |
信号带宽 | 10 MHz ~ 100 MHz |
RF输入/输出阻抗 | 50 Ω |
功耗 | 小于150 W |
校准周期 | 12个月 |
发射 | |
最大输出功率 | -35 dBm |
输出功率范围 | -100 至 -35 dBm |
输出功率精度 | 功率 ≥ -60 dBm ±1 dB，功率 < -60 dBm ±1.5 dB |
输出功率分辨率 | 0.1 dB |
输出误码率精度 | <2% |
接入方式 | OFDMA |
调制方式 | QPSK / 16QAM / 64QAM / 256QAM |
接收 | |
最大输入功率 | +27 dBm |
输入功率范围 | -40 to 至 27 dBm |
输入功率精度 | ±1.0 dB |
接入方式 | CP-OFDM |
调制方式 | QPSK / 16QAM / 64QAM |
订货信息
型 号 | 说 明 | |
MX 7500SA | 5G NR SA 宽带无线通信综合测试仪 （ FDD/TDD） | |
MX 7500SA | 主机 | 5G NR SA (FDD/TDD) FR1:400MHz to 6 GHz FR2: with MM100 100 MHz BW 256QAM DL / 64QAM UL DL 4×4 MIMO UL 2×2 MIMO RF Ports x 4 |
CTS | 选件 | 应用测试、协议分析，适用于MX6000/MX7500系列 |
MX 7500NSA | 5G NR NSA 宽带无线通信综合测试仪（ LTE +5G NR SA（FDD/TDD）） | |
MX 6000 | LTE (FDD/TDD) | LTE-A FDD/TDD Dual Mode 400MHz to 3.8GHz NB-IOT/eMTC/Cat.1 to Cat.6 |
MX 7500SA | 5G NR SA (FDD/TDD) | 5G NR SA (FDD/TDD) FR1:400MHz to 6 GHz FR2: with MM100 100 MHz BW 256QAM DL / 64QAM UL DL 4×4 MIMO UL 2×2 MIMO RF Ports x 4 |
CTS | 选件 | 应用测试、协议分析，适用于MX6000/MX7500系列 |
EPC | 选件 | IP Throughput Performance Test(up to 10Gbps) |
MX8000 | 4G/5G NR 应用分析系统 | |
MX8000 | 主机 | 5G NR，LTE TDD/FDD FR1(6GHz) SA 100MHz带宽 |
NSA | 选件 | 5G NSA |
MX6000 | LTE 无线通信综合测试仪（ FDD/TDD ） | |
MX 6000 | 主机 | LTE FDD/TDD Dual Mode 400MHz to 3.8GHz NB-IOT/eMTC/Cat.1 to Cat.4 |
iATS | 选件 | RF Ports x 2 (4 with Cat.6)，multi-DUT(4 max) for production test |
CTS | 选件 | 应用测试、协议分析，适用于MX6000/MX7500系列 |
