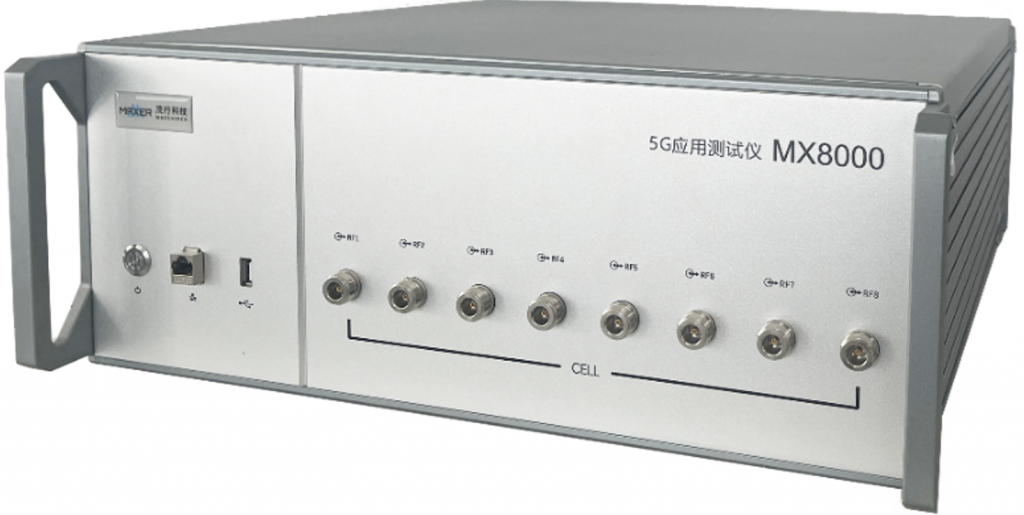

MX8000 5G应用测试仪

MX8000是一台全制式、多业务、一键自动化测试的移动通信应用测试仪。紧跟3GPP标准规范,可用于模拟4G/5G/NB-IoT/CAT-M/RedCap/NTN等移动通信技术的基站和核心网络,帮助用户建立一个强大、高效和可扩展的移动通信应用测试环境。

  • 4G/5G/NB-loT/CatM/RedCap/NTN
  • 最新支持3GPP Release 17
  • Sub 6GHz(FR1)和mmWave(FR2)频段
  • 自定义频段
  • 最多8CC DL CA
  • 2×2 MIMO, 4×4 MIMO
  • VOLTE/VONR语音和视频
  • 内置SMS,IMS,HTTP,FTP 吞吐量测试等服务器
  • 信令抓取(PHY/MAC/RLC/PDCP/L3)
  • 信道仿真

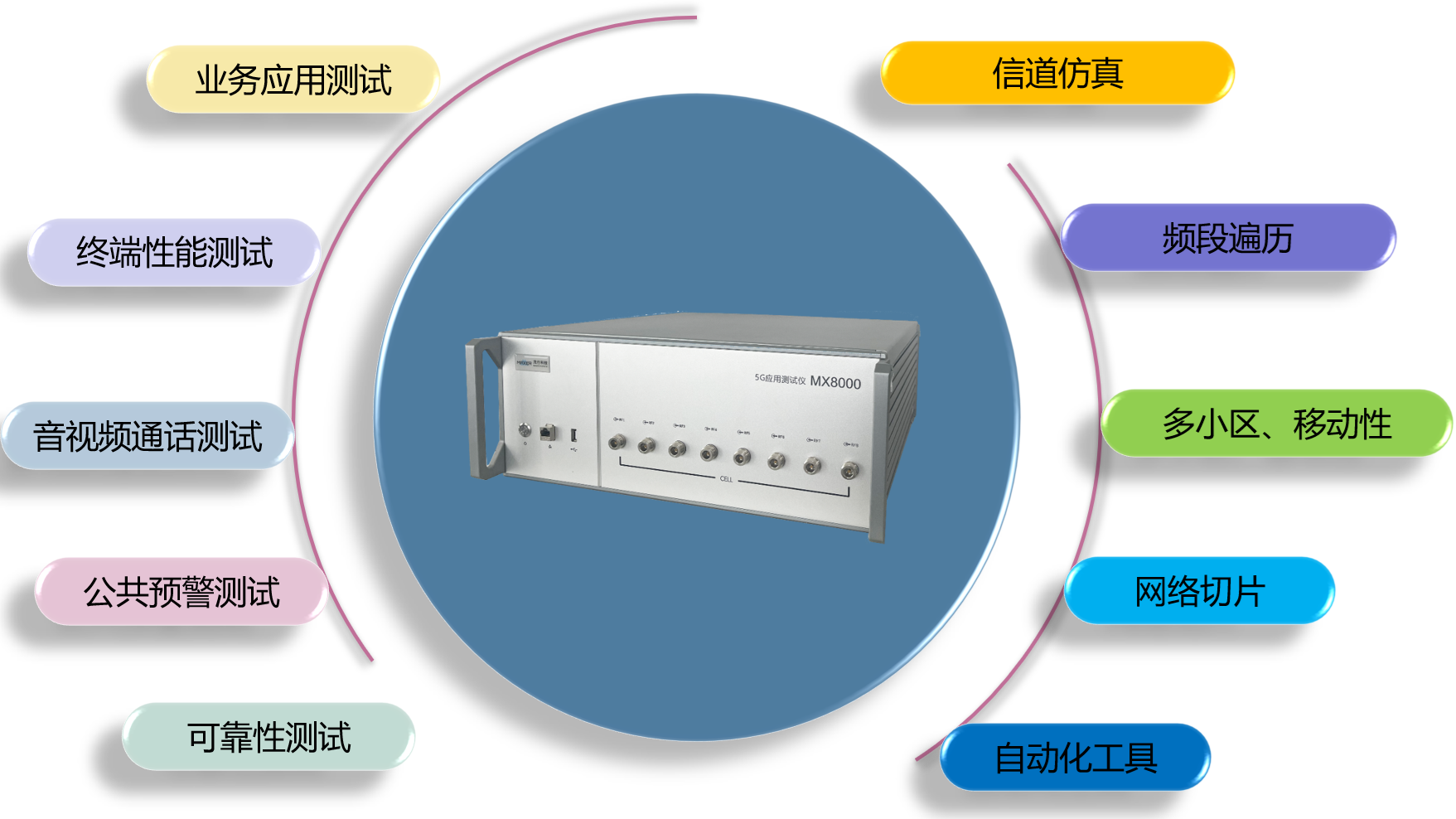

全集成端到端测试解决方案

MX8000提供完全集成的IP端到端测试环境和工具,内置IMS和常规业务应用服务器(DNSHTTPFTP等),可进行业务应用验证测试,还可连接公网,用于真实业务应用验证、故障定位、问题回溯等,所有功能开箱即用,大大降低学习成本、缩短测试时间。

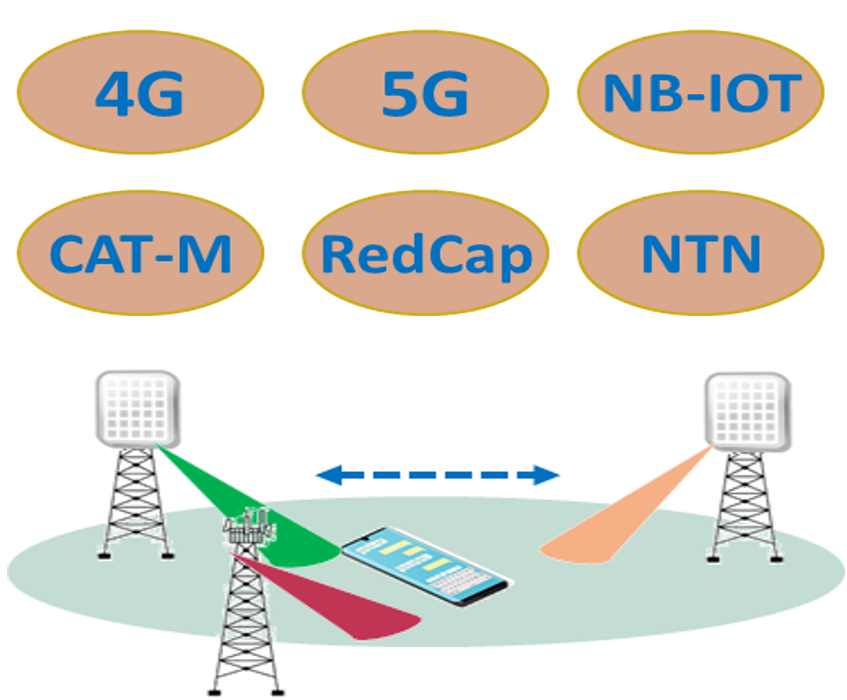

多制式、全频段

MX8000可快速搭建4G/5G通信网络,支持TDD/FDD,全频段,SA/NSA组网模式以及载波聚合。MX8000提供简单易用的多基站测试环境,对在小区之间移动的UE的测试考虑到了选择、重定向、切换和其他条件,可以配置基站的条件,包括可实时调节射频功率,使得评估UE行为和重现故障变得快速而简单。

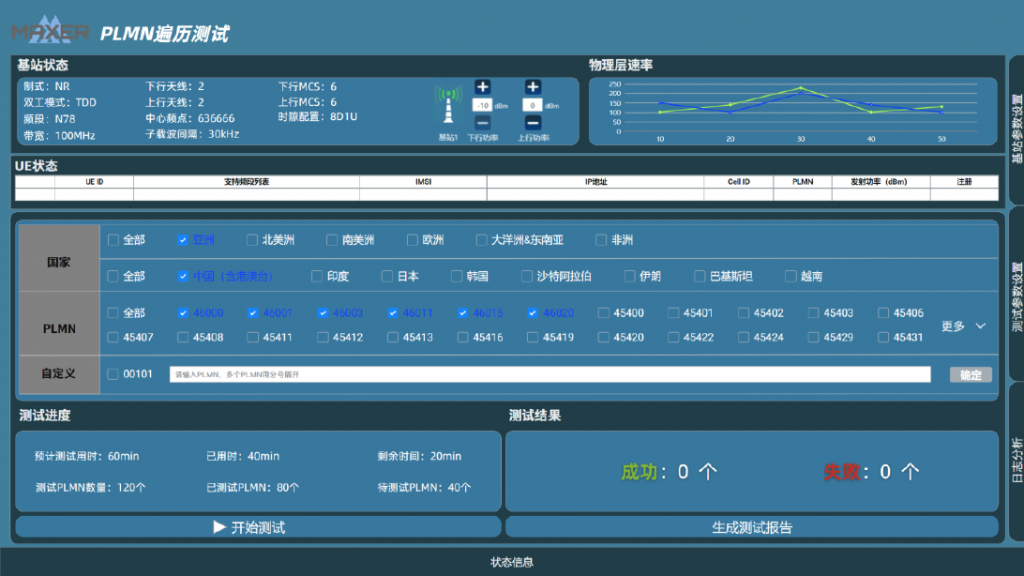

PLMN 遍历 &频段遍历测试

针对国际市场 ,模拟目的地国家移动通信网络,支持全球主流运营商PLMN和频段组合, 实现自动化PLMN遍历、频段组合遍历等测试 。



网络性能测试

由于5G具有多种网络配置和新的信令参数,最大吞吐量测试比过往更具挑战。MX8000提供独特的测试环境,大大简化吞吐量测试的配置和分析,提供多种强大的IP工具,用户只需点击几下鼠标就能达到最大数据速率。

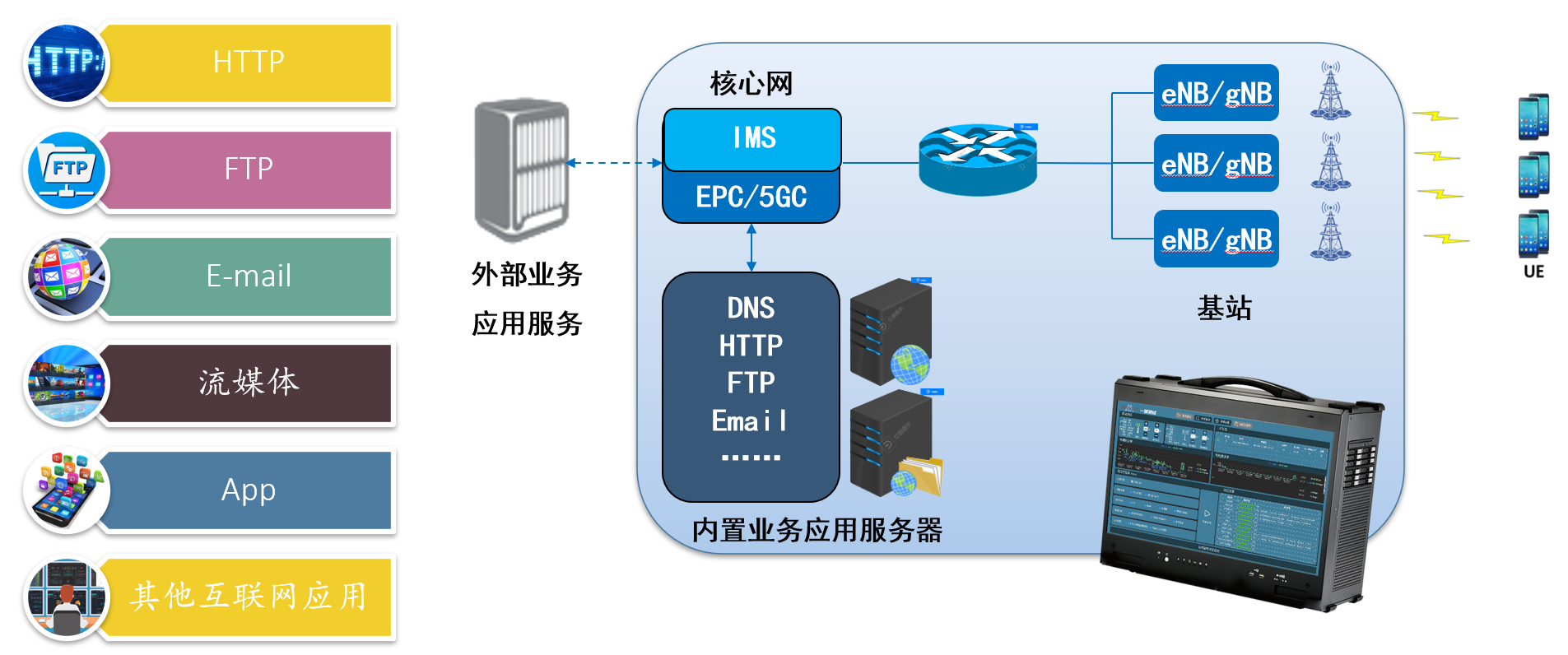

业务应用测试

通过业务应用测试,可以确保行业客户业务&应用能够在不同的移动通信网络环境中正常运行,确保应用程序的质量和可靠性,有助于发现性能瓶颈,优化应用程序。MX8000内置业务应用服务器(DNSHTTPFTP等),可进行业务应用验证测试,还可连接公网,用于真实业务&应用验证、故障定位、问题回溯等测试。

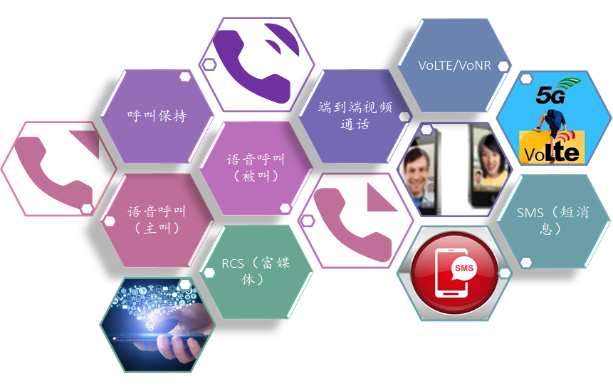

语音和视频通话测试

即使5G快速普及,用户对语音通话评估的需求也没有改变。MX8000支持LTE5G NR系统的语音、视频呼叫、多方通话测试,支持在高负荷条件下对UE进行全面评估,如测试同时进行的语音通话。

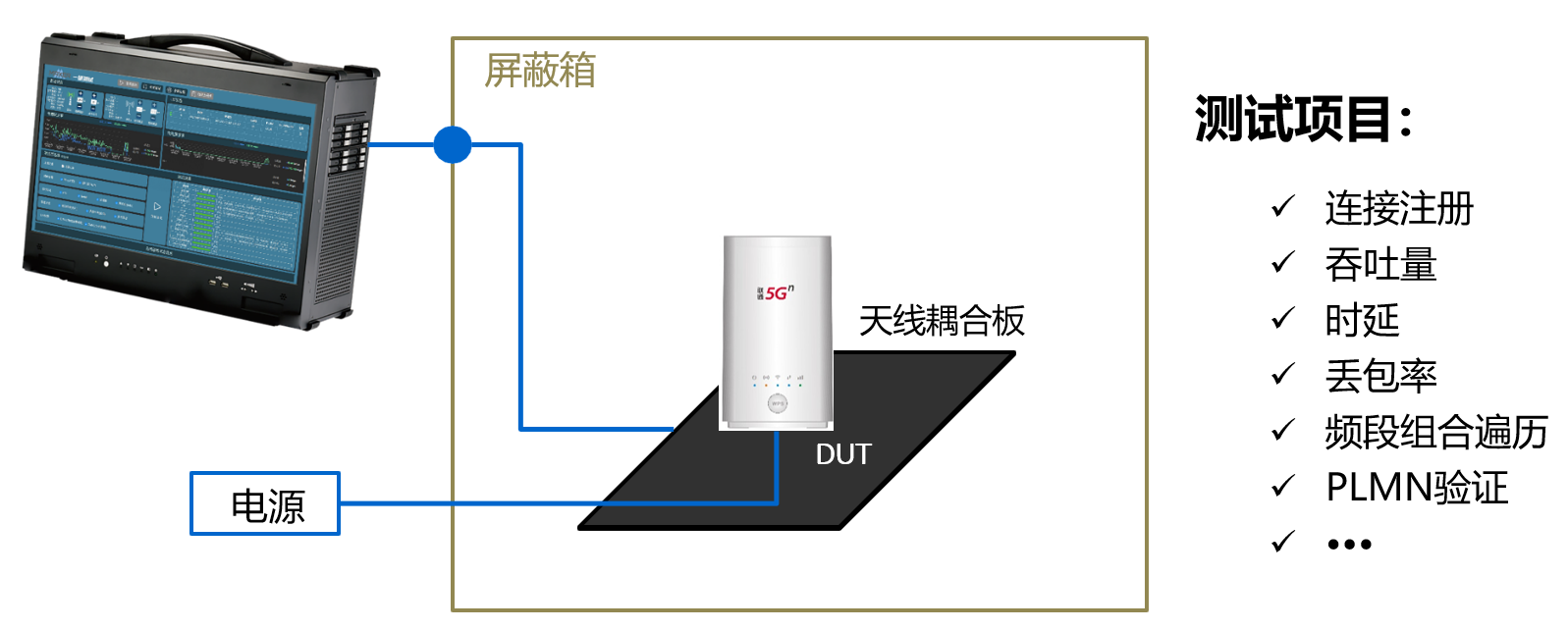

典型应用一:5G CPE测试

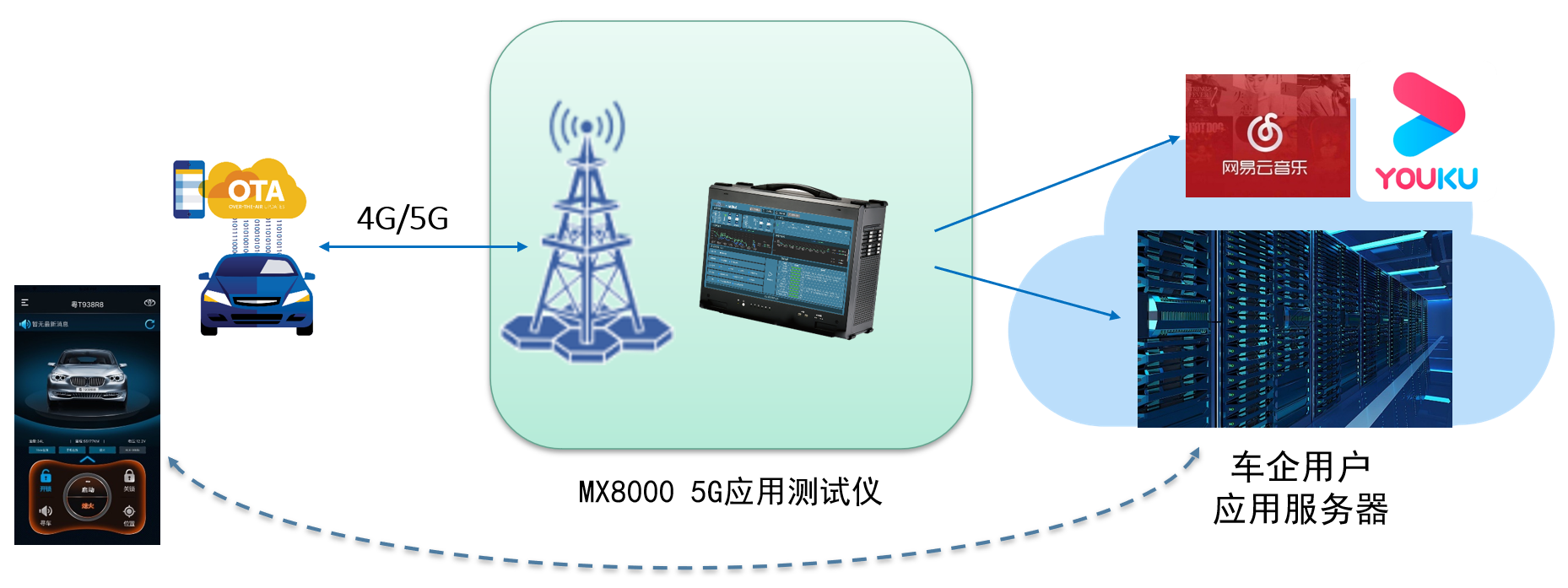

典型应用二:汽车TBOX测试

车辆中采用的T-BOX功能依托4G/5G公共移动通信网络来使用车机影音娱乐服务:如音乐、视频等,向管理中心,应急呼叫中心等传递信息,建立语言电话沟通链路。此外,车厂也需要依托4G/5G等高速移动数据网络来下载升级车机软件等,因此就需要搭建4G/5G移动网络,用于车机功能验证,车机影音娱乐测试,车机远程升级FOTA等测试。

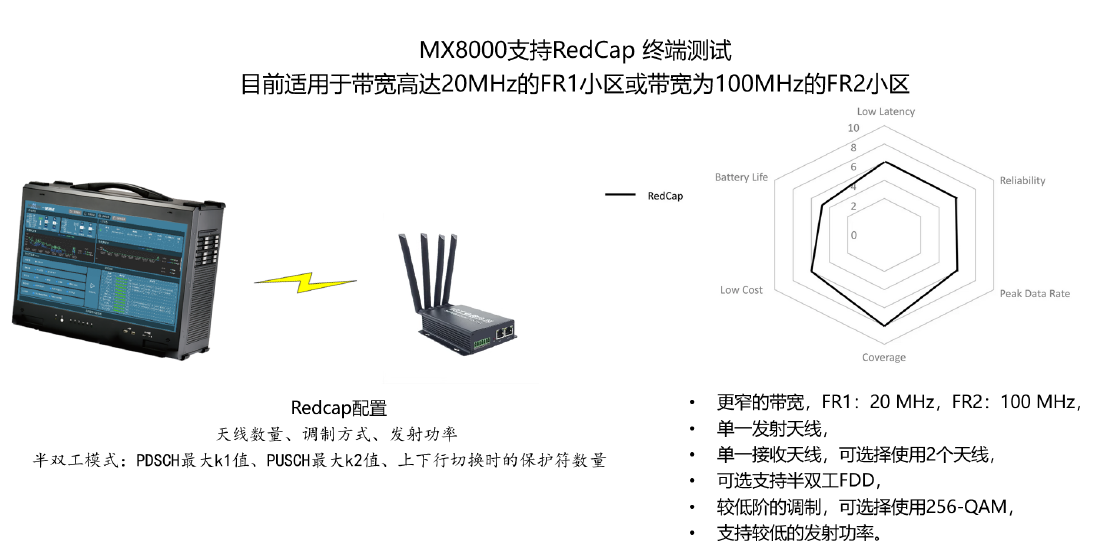

典型应用三:RedCap测试

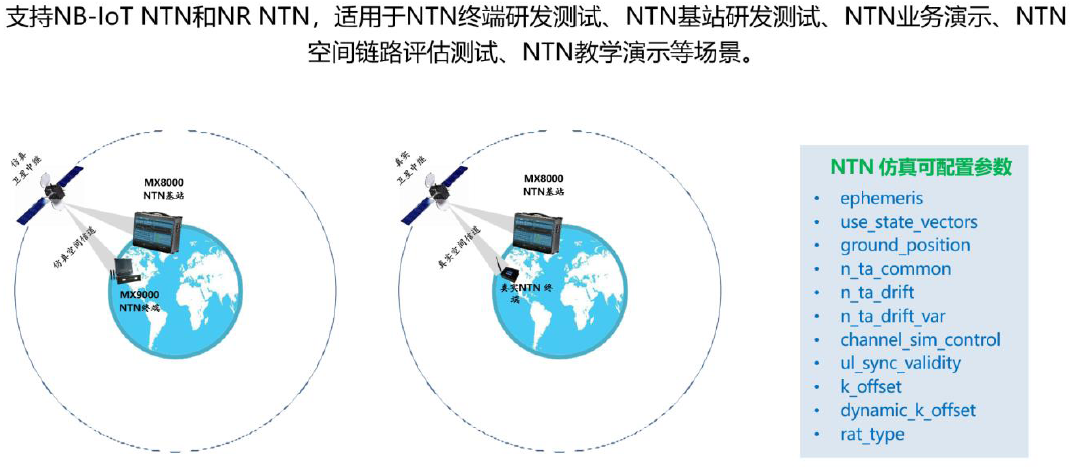

典型应用四:NTN组网测试

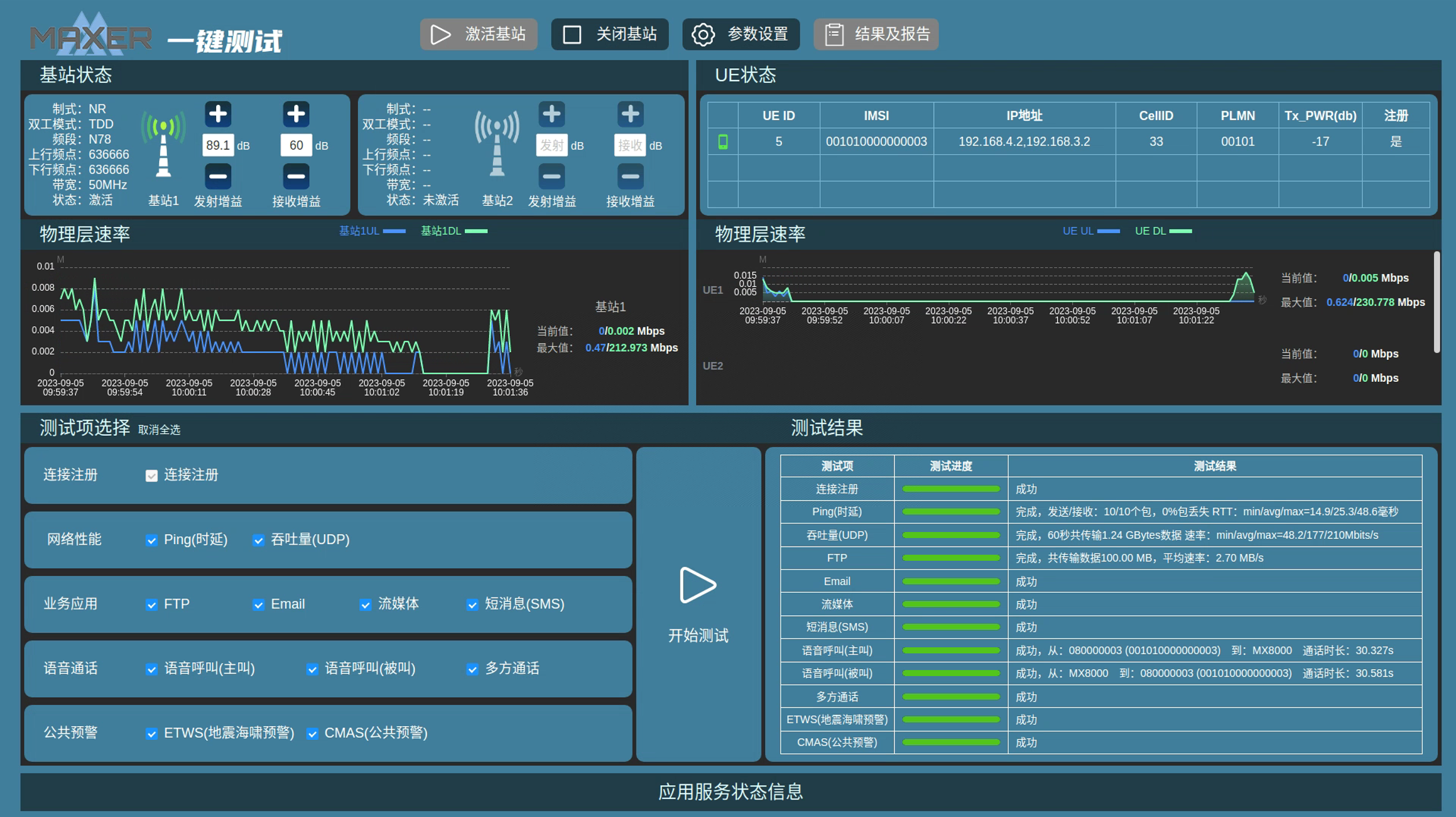

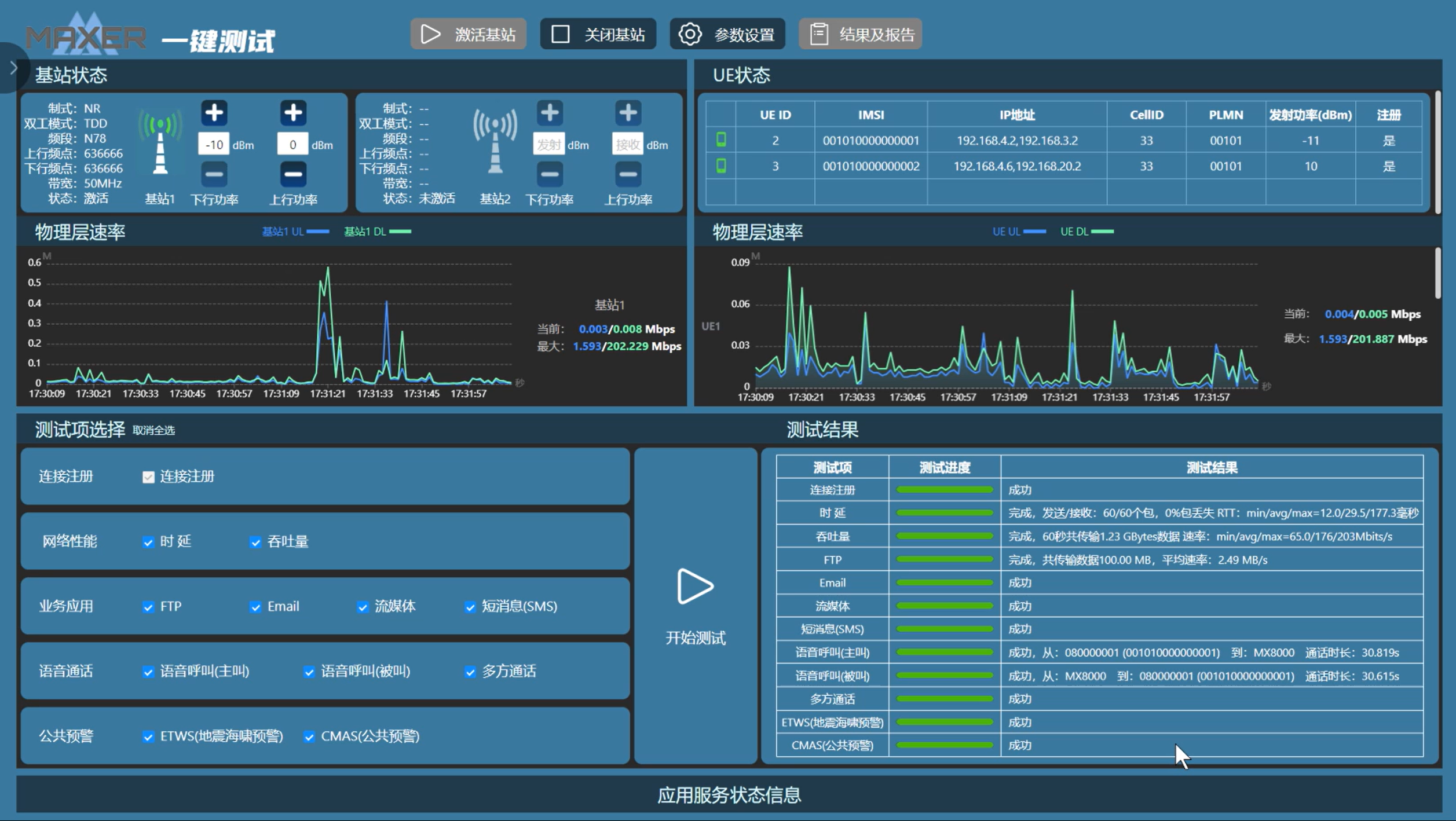

全自动一键测试:让测试更简单
MX8000特有的全自动一键测试,用户只需单击一个按钮,即可实现对网络性能、业务应用、语音通话以及公共预警等功能的自动测试,生成测试报告;确保测试用例以一致的方式进行,降低人为错误的风险;提高效率,大大缩短产品开发的周期和成本。

技术指标

MX8000规格说明

移动通信标准

5G NR Rel.17

频率范围

70MHz ~ 6000MHz

频带宽度

最高100 MHz频带宽度

天线模式

最高 4 x 4 下行MIMO

RF端口数量

2~8RF端口

频率精度

2 ppm

信号最大带宽

100 MHz

RF输入/输出阻抗

50 Ω

功耗

小于150 W

发射

最大功率

10 dBm

输出功率精度

功率 ≥ -60 dBm ±1 dB,功率 < -60 dBm ±1.5 dB

输出功率分辨率

0.1 dB

输出EVM精度

<2%

调制方式

QPSK / 16QAM / 64QAM / 256QAM/1024QAM

接收

最大输入功率

+27 dBm

输入功率范围

-40 to 27 dBm

功率测量精度

±0.8 dB

调制方式

QPSK / 16QAM / 64QAM

订货信息



型号

描述

基本配置包

MX8-P101

机架式配置包P101
LTE/NB-IoT/CatM

LTE 2*2MIMO
带宽各20MHz

MX8-P102

机架式配置包P102
LTE/NB-IoT/CatM

5G(SA)/RedCap/NTN

5G SISO
带宽40MHz2*2 MIMO带宽各20MHz

MX8-P103

机架式配置包P103
LTE/NB-IoT/CatM

5G/RedCap/NTN

5G SISO
带宽100MHz4*4 MIMO带宽各20MHz

MX8-P104

机架式配置包P104
LTE/NB-IoT/CatM

5G/RedCap/NTN

5G SISO
带宽100MHz4*4 MIMO带宽100MHz

MX8-P105

定制屏幕配置包P105
LTE/NB-IoT/CatM

5G/RedCap/NTN

5G SISO
带宽100MHz4*4 MIMO带宽100MHz



选件

MX8-H101

毫米波变频器MM100

MX8-H102

喇叭天线

MX8-S101

终端注册连接过程分析测试功能

MX8-S102

专家模式功能

MX8-S103

网络性能测试功能

MX8-S104

载波聚合功能

MX8-S105

移动性测试功能

MX8-S106

70M-6G频谱分析功能

MX8-S107

信道仿真功能



附件

MX8-Z101

测试SIM卡(张)

MX8-Z102

测试天线(4根)

MX8-Z103

测试耦合板

MX8-Z104

测试屏蔽箱(内尺寸:350x320x240 mm

MX8-Z105

运输携带箱
